Resumen de especificaciones
-
Salida
24...28 V CC
-
Fuente de alimentación
100…240 V CA/CC
Ámbito de aplicación

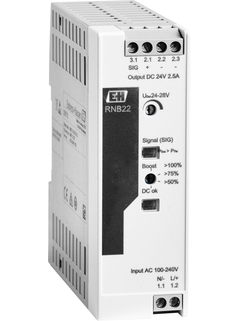

The RNB22 is a compact, high-efficiency primary switch mode power supply for DIN rail interface systems. It delivers a reliable, single-phase, 24 VDC / 2.5 A output and runs on a wide-range input from 100 to 240 VAC / 110 to 250 VDC, with a dynamic and static boost of 5 A and 3.125 A respectively.
When run in parallel with the RNF22 error message module, the RNB22 provides redundancy, increased capacity, as well as function monitoring to report critical operating states before errors occur.
High-efficiency 24 VDC / 2.5 A power supply with low power dissipation
Parallel mode with RNF22 for redundancy
Suited for decentralized applications or remote cabinets
Compact housing efficient use of space in control cabinets
Low heat dissipation, no lateral clearance required
Ambient temperature range: –25 to 70 °C (–13 to 158 °F)
Ventajas
-
Safe and reliable, single-phase output in the power range up to 100 W
-
Smart system function monitoring for fault prevention for high system availability
-
Powerful reserve capacity for lower power ranges
-
Transient surge protection, short-circuit proof, no-load proof
-
Tool-free installation, suited for vertical or horizontal mounting
Gama Fundamental
-
Simple products
- Easy to select, install and operate
Excelencia técnica
Simplicidad
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Loading alternative products
Predecesor
-
-
Información técnica (TI)
RNB22
Fuente de alimentación del sistema de 24 V CC / 2,5 A
EN ES 03/05/2021Idioma:
Español
Versión:
03/05/2021
Tamaño del archivo:
1 MB
Nombre del archivo:
TI01585KES_0121.pdf
-
-
-
Manual de instrucciones (BA)
RNB22 System Power Supply for RxLine Interfaces
RNB22 System Power Supply for Rx-Line Interfaces Included languages: DE+EN+FR+IT+TR+PT+ES+PL+ZH+RU
EN ES 24/03/2021Idioma:
Inglés
Versión:
24/03/2021
Tamaño del archivo:
898.2 KB
Nombre del archivo:
BA02055K09A2_0120.pdf
-
-
-
Documentación especial (SD)
Device viewer
Technical documentation in other languages
Idioma:
Inglés
Versión:
14/07/2021
Tamaño del archivo:
478.5 KB
Nombre del archivo:
SD02429R09EN_0121.pdf
-
-
-
Línea de producto (FA)
System Products and Data Managers
Solutions for the loop Indicators, interface devices, surge arresters, energy and application managers, data managers, paper less recorders and associated software packages for process automation
EN ES 03/05/2022Idioma:
Inglés
Versión:
03/05/2022
Tamaño del archivo:
35.8 MB
Nombre del archivo:
FA00016KEN_2222.pdf
-
-
-
Innovaciones (IN)
RN 시리즈 - 신뢰할 수 있는 신호 처리 및 조절 보장
RN시리즈 - 신뢰할 수 있는 신호 처리 및 조절 보장
Idioma:
Coreano
Versión:
08/09/2021
Tamaño del archivo:
1.3 MB
Nombre del archivo:
IN01216K09KO_0121.pdf
-
-
-
Innovaciones (IN)
RN Series
Traitement et conditionnement fiable des signaux
Idioma:
French
Versión:
08/09/2021
Tamaño del archivo:
884.3 KB
Nombre del archivo:
IN01216K14FR_01.21-BD.pdf
-
-
-
Innovaciones (IN)
Innovation brochure about the RN Series
RN Series - Reliable signal processing and conditioning
EN ES 08/09/2021Idioma:
Inglés
Versión:
08/09/2021
Tamaño del archivo:
4.1 MB
Nombre del archivo:
IN01216K09EN_01.21.pdf
-
-
-
Declaración del fabricante
Product family: Power supply
Product root: RNB22- Declaration number: HE_01452_01.21 Manufacturer specification: RoHS Additional information: China R oHS
EN ES 07/07/2021Idioma:
Inglés
Versión:
07/07/2021
Tamaño del archivo:
283.8 KB
Nombre del archivo:
HE_01452_02.21 China RoHS RNB22.pdf
-
-
-
Declaración EU
Product family: Power supply
Product root: RNB22- Declaration number: EC_00920_01.21
EN ES 16/06/2021Idioma:
Inglés
Versión:
16/06/2021
Tamaño del archivo:
154.2 KB
Nombre del archivo:
EC_00920_01.21.pdf
-
-
-
Conformidad RU evaluada
Product family: Power supply
Product root: RNB22- Declaration number: UK_00476_01.21
Idioma:
Inglés
Versión:
01/12/2021
Tamaño del archivo:
122.5 KB
Nombre del archivo:
UK_00476_01.21.pdf
-
-
-
Otros
Product family: Power supply
Product root: RNB22- Region: Eurasian Economic Union Approval agency: EAC Approval number: EAEC N RU D-DE.PA05.B.62452/22
Idioma:
Ruso
Versión:
16/08/2022
Tamaño del archivo:
129.5 KB
Nombre del archivo:
EAEC N RU D-DE.PA05.B.62452_22.pdf
-
-
-
Naval
Product family: Power supply
Product root: RNB22- Region: International Approval agency: DNV
Idioma:
Inglés
Versión:
11/04/2022
Tamaño del archivo:
165.8 KB
Nombre del archivo:
TAA0000351.pdf
-
