Resumen de especificaciones
-
Temperatura del proceso
-50 °C...+150 °C
(-58 °F...+302 °F) -
Presión de proceso absoluta / límite de sobrepresión máx.
Vacío...40 bar
Vacío...580 psi -
Densidad min. del medio
0,5 g/cm³
(0,4 g/cm³ opcional)
Ámbito de aplicación
Liquiphant FTL62 está orientado sobre todo a aplicaciones específicas con líquidos agresivos y a simplificar los test de prueba, a la fiabilidad y seguridad (SIL) en conformidad con IEC 61508, API 2350 y WHG. El equipo de horquilla vibrante está diseñado con una tecnología de medición segura y activa en líquidos corrosivos y persigue una detección de nivel contrastada y fiable para la prevención de sobrellenado de depósitos y la protección contra funcionamiento en seco. El equipo FTL62 es fácil de usar, dispone de conexión digital y proporciona datos en tiempo real.

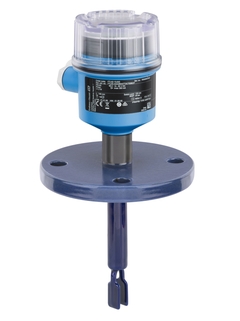

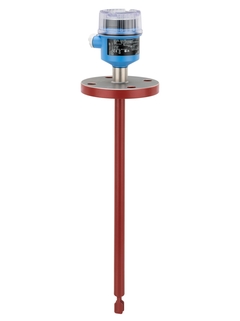

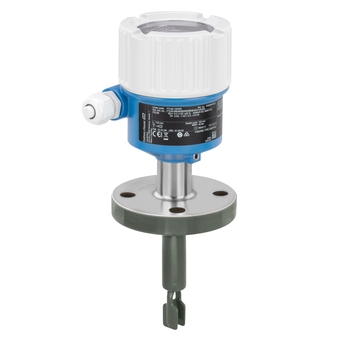

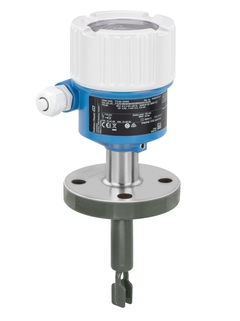

Detector de nivel con tubo de extensión para líquidos de bombeo
Sensor recubierto para productos corrosivos: ECTFE (Halar), PFA (EdlonTM, Ruby Red, conductor), Enamel
Temperatura de proceso: –60 °C a +150 °C
Presión de proceso: –1 a +40 bar
Temperatura ambiente: –60 a +70 °C
Viscosidad hasta 10.000 mm2/s (cSt)
Conexiones a proceso: Bridas
Certificados internacionales de protección contra explosiones, prevención de sobrellenado WHG, SIL, certificados para aplicaciones marinas
Ventajas
Principio de medición universal para la detección de nivel límite; tecnología vibratoria probada
Desarrollado según la norma IEC 61508 para aplicaciones de máxima seguridad - SIL2/3 (aprobado por terceros)
Planificación rápida y simple de test de prueba regulares gracias a la guía con asistentes de software desde la app SmartBlue o mediante un botón de prueba o un pin magnético desde el exterior. A través de la comunicación digital puede iniciar el dispositivo para una prueba rápida y sencilla del bucle de seguridad.
Heartbeat Technology permite un diagnóstico seguro y continuo y una verificación sencilla, sin interrumpir el proceso
Gestión centralizada de activos con fácil acceso en línea a toda la información del dispositivo gracias a la comunicación digital.
Segunda línea de defensa para proteger el medio ambiente
