Resumen de especificaciones
-
Precisión
Sonda de varilla: +/-2 mm (0.08 in)
Sonda de cable: +/-2 mm (0.08 in) -
Temperatura del proceso
-20...+80 °C
(-4...+176 °F) -
Presión de proceso absoluta / límite de sobrepresión máx.
Vacío...6 bar,
(Vacío...87 psi) -
Máx. distancia de medición
Varilla: 4 m (33 pies) Mín. DK > 1.6
De cable: 12 m (40 pies) Mín. DK > 1.6 -
Principales partes húmedas
Sonda de varilla: 316L, PPS, Viton
Sonda de cable: 316, PPS, Viton
Ámbito de aplicación
Levelflex FMP50 es el instrumento adecuado para aplicaciones básicas en líquidos que no presentan altos niveles de exigencias en cuanto a rangos de temperatura y presión o resistencia química. En particular, en aplicaciones básicas de suministro o almacenamiento y en procesos auxiliares, FMP50 es la mejor opción. Levelflex FMP50 por radar guiado se usa para medición continua de nivel de líquidos, pastas y lodos. La medición no se ve afectada por las condiciones cambiantes del producto, los cambios de temperatura, ni las coberturas de gases o vapores.

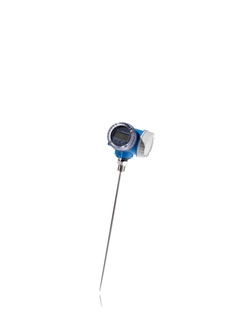

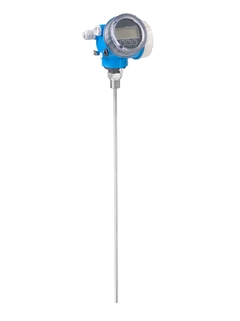

Versión con sonda de varilla o cable.
Conexiones a proceso: rosca o brida de adaptador
Temperatura: -20 a +80 °C (-4 a +176 °F)
Presión: -1 a +6 bar (-14,5 a +87 psi)
Rango de medición máximo: varilla 4 m (13 pies), cable 12 m (39 pies)
Precisión: ±2 mm (0,08")
Certificados internacionales de protección contra explosiones, prevención de sobrellenado WHG, SIL, protocolo de linealidad a 5 puntos
Ventajas
Medición fiable incluso con cambio de producto o condiciones de proceso cambiantes
Concepto de gestión de datos HistoROM para una puesta en marcha, mantenimiento y diagnóstico sencillos
La más alta fiabilidad gracias al nuevo análisis Multi-Echo Tracking
Hardware y software desarrollados según IEC 61508 hasta SIL3
Technología Heartbeat para un funcionamiento de la planta económico y seguro durante todo el ciclo de vida
Integración directa en sistemas de control o gestión de activos y manejo intuitivo por menú guiado (en campo o desde un sistema de control)
La prueba más fácil del mundo para certificación SIL y WHG, para ahorrar tiempo y dinero
