Resumen de especificaciones
-
Temperatura del proceso
-40 °C ... 135 °C
(-40 °F ... 275 °F) -
Presión de proceso absoluta / límite de sobrepresión máx.
Vacío .... 50 bar
(Vacío ... 725 psi) -
Conductividad mín. del producto
20 µS/cm
Ámbito de aplicación

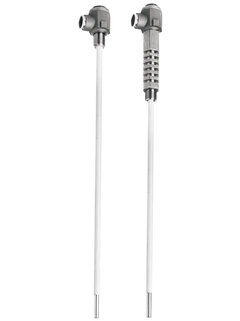

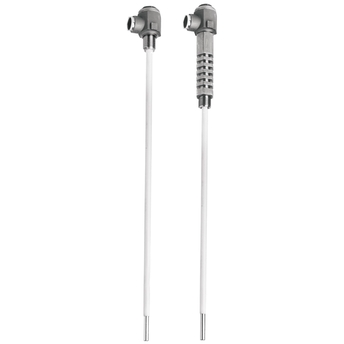

El equipo 11375Z es una solución fiable y económica para la detección de nivel conductiva en depósitos de proceso o almacenamiento para toda clase de líquidos.
Para detección de nivel conductiva en depósitos de proceso o de almacenamiento, a partir de conductividades de 0,02 mS/cm. Como prevención contra reboses con monitorización de línea incluso en zonas con peligro de explosión clasificadas como Zona 0, o protección de bombas en tuberías y control a dos puntos.
Conexión a proceso: roscada
Rango de medición: 50 a 2.000 mm (1,9 a 78,7")
Temperatura: -40 a +200 °C (-40 a 392 °F)
Presión: -1 a +50 bar (-15 a +725 psi)
Componentes: transmisor FTW325
Certificados internacionales de protección contra explosiones, prevención de sobrellenado WHG
Ventajas
Larga vida útil y funcionamiento fiable no sujeto a desgastes al no haber partes móviles en el depósito
Sonda económica para líquidos conductivos
La sonda puede acortarse cuanto sea necesario
Adaptador de refrigeración para temperaturas de fluido elevadas, a partir de 100 °C
Gama Lean
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Loading alternative products
Predecesor
Casos de éxito
-
-
Información técnica (TI)
Rod Probe 11375Z Technical Information
Partially insulated rod probe for use in conductive liquids
EN ES 01/06/201012/10/2004Idioma:
Inglés
Versión:
01/06/2010
Tamaño del archivo:
455.2 KB
Nombre del archivo:
TI298FEN_0510.pdf
-
-
-
Manual de operaciones abreviado (KA)
Einstabsonde 11375Z Betriebsanleitung
Stabsonde zum Einsatz in leitfähigen Flüssigkeiten Rod probe for use in conductive liquids
EN ES 12/10/2004Idioma:
Inglés
Versión:
12/10/2004
Tamaño del archivo:
227.7 KB
Nombre del archivo:
KA240Fa6.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
Conductive Limit Detection 11362Z, 11363Z, 11375Z, 11961Z
II 1/2 G Ex ia IIC T6 Ga/Gb
Idioma:
Inglés
Versión:
13/09/2021
Tamaño del archivo:
403.2 KB
Nombre del archivo:
XA02618FEN_0121-00.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
Detección conductiva de límite 11362Z, 11363Z, 11375Z, 11961Z
II 1/2 G Exia IIC T6 Ga/Gb
EN ES 07/06/202129/08/201601/08/2002Idioma:
Español
Versión:
07/06/2021
Tamaño del archivo:
406.2 KB
Nombre del archivo:
XA00197FES_1421.pdf
-
-
-
Declaración del fabricante
Product family: Einstabsonde
Product root: 11375Z- Declaration number: HE_00258_01.16 Manufacturer specification: Food hygiene, 10/2011, 1935/2004
EN ES 13/01/2016Idioma:
Inglés
Versión:
13/01/2016
Tamaño del archivo:
2.4 MB
Nombre del archivo:
HE_00258_01.15_EU_FCM 1935-2004 11375Z.pdf
-
-
-
Declaración EU
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z- Declaration number: EU_01077_01.22
EN ES 31/08/2022Idioma:
Inglés
Versión:
31/08/2022
Tamaño del archivo:
997.8 KB
Nombre del archivo:
EU_01077_01.22.pdf
-
-
-
Declaración EU
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z- Declaration number: TÜV02ATEX1951X
EN ES 14/01/2021Idioma:
Inglés
Versión:
14/01/2021
Tamaño del archivo:
2.4 MB
Nombre del archivo:
EG_02 050-f.pdf
-
-
-
Conformidad RU evaluada
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z- Declaration number: UK_00271_01.21
Idioma:
Inglés
Versión:
11/05/2021
Tamaño del archivo:
267 KB
Nombre del archivo:
UK_00271_01.21.pdf
-
-
-
Conformidad RU evaluada
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z- Declaration number: UK_00434_01.21
EN ES 12/10/2021Idioma:
Inglés
Versión:
12/10/2021
Tamaño del archivo:
302.1 KB
Nombre del archivo:
UK_00434_01.21.pdf
-
-
-
Otros
Product family: Levelflex, Liquicap M, Liquicap T, Liquiphant, Liquiphant FAILSAFE, LIQUIPHANT M, Liquiphant S, Liquiphant T, LIQ UIPOINT T, MICROPILOT, MICROPILOT S, Nivotester, Nivotester FailSafe, Pumpenschutz, SYSTEM
Product root: FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR5 2-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-, FTI51-, FTI52-, FTL260-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTW3 1-, FTW32-, FTW325-, FTW360-, NMR81-, NMR84- Region: Eurasian Economic Union, Russia (Declaration of Conformity) Approval agency: EAC {ZMMM_APPROVAL_NUMB ER}: RU D-DE.MO10.B.05528
Idioma:
Ruso
Versión:
17/05/2022
Tamaño del archivo:
227.7 KB
Nombre del archivo:
EAEC N RU D-DE.PA03.B.53378_22.pdf
-
-
-
Otros
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde, Levelflex, LIQUICAP M, LIQUICAP T, Liquiphant, Liquiphant FailSafe, Liquiphant M, LIQUIPHANT S, LIQUIPHANT T, Liquipoint, Liquipoint T, Micropilot, MICROPILOT S, NIVOTESTER, NIVOTESTER FAILSA FE, PUMPENSCHUTZ, System & Gauging
Product root: 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-, FTI51-, FTI52-, FTL260-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, F TL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTW23-, FTW31-, FTW32-, FTW325-, FTW33-, FTW360-, NMR81-, NMR84- Region: Eurasian Economic Union, 470 Approval agency: EAC Approval number: RU D-DE.MO10.B.05531
Idioma:
Ruso
Versión:
17/05/2022
Tamaño del archivo:
229.6 KB
Nombre del archivo:
EAEC N RU D-DE.PA03.B.55307_22.pdf
-
-
-
Protección contra explosiones
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde, Liquipoint T
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z-, FTW31-, FTW32- Region: Eurasian Economic Union Approval agency: EAC Protection: Ex ia
Idioma:
Ruso
Versión:
17/07/2020
Tamaño del archivo:
2.4 MB
Nombre del archivo:
Liquipoint T, conductive probes valid 26.03.2025.pdf
-
-
-
Protección contra explosiones
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z- Region: Great Britain Approval agency: CML Protection: Ex i
Idioma:
Inglés
Versión:
09/09/2021
Tamaño del archivo:
109.2 KB
Nombre del archivo:
CML 21UKEX2656X Iss.0.pdf
-
-
-
Protección contra explosiones
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z-, S11362Z-, S11363Z-, S11375Z-, S11961Z- Region: Europe (ATEX) Approval agency: TÜV Category: II 1/2 G, II 1 G Protection: Ex ia IIC T6 Ga, Ex ia IIC T6 Ga/Gb
EN ES 18/01/2021Idioma:
Inglés
Versión:
18/01/2021
Tamaño del archivo:
880.4 KB
Nombre del archivo:
TUV 02 ATEX 1951X_issue01.pdf
-
-
-
Prevención de sobrellenados
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde, Liquipoint T, MULTICAP, NIVOTESTER, Seilsonde, Stabsonde
Product root: 11356ZF-, 11362Z-, 11363Z-,11375Z-, 11961Z-, 21360ZF-, 21561ZF-,DC16-, DC26-, EW11Z-, FTW31-, FTW32-, FTW32 5-, FTW470Z-, FTW520Z-, FTW570Z- Region: Germany Approval agency: DIBt Approval number: DIBTZ-65-13- 101
Idioma:
Alemán
Versión:
20/09/2022
Tamaño del archivo:
9.2 MB
Nombre del archivo:
Z-65.13-101.pdf
-
-
-
Equipos de presión
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde, Levelflex, LIQUICAP M, LIQUICAP T, Liquiphant, Liquiphant FailSafe, Liquiphant M, LIQUIPHANT S, LIQUIPOINT, Liquipoint T, Liquitrend, Micropilot, MICROPILOT S, MINICAP, Nivector, Prosonic M, Prosonic S, Prosonic T, PUMPENSCHUTZ, SOLICAP M, Solicap S, Soliphant M, Soliphant T, System & Gauging
Product root: 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMP56-, FMP57-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR532-, FMR54-, FMR540-, FMR56-, FMR57-, FMR60-, FMR62-, FMR67-, FMU30-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-, FTC260-, FTC262-, FTC968Z-, FTI26-, FTI51-, FTI52-, FTI55-, FTI56-, FTI77-, FTL31-, FTL33-, FTL41-, FTL50-, FTL50H-, FTL51-, FTL51B-, FTL51C-, FTL51H-, FTL62-, FTL64-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, QMW43- Approval agency: TÜV
EN ES 16/11/2020Idioma:
Inglés
Versión:
16/11/2020
Tamaño del archivo:
159.1 KB
Nombre del archivo:
DGRL Level-below 200bar_220920.pdf
-
