Resumen de especificaciones
-
Error de medición máx.
0,075%
"PLATINO" 0,05% -
Precisión
0,075%
"PLATINO" 0,05% -
Temperatura del proceso
-40 °C...85 °C
(-40 °F...185 °F) -
Presión de proceso absoluta / límite de sobrepresión máx.
420 bar (6300 psi)
-
Rango de medición del proceso
10 mbar...250 bar
(0.15 psi...3750 psi) -
Rango de temperatura del medio
Gradiente de temperatura de la tubería de presión
-
Máx. distancia de medición
400 m (1.312 ft) H2O
-
Máx. presión de proceso
máx. 420 bar
(máx. 6.091 psi) -
Principales partes húmedas
Aleación C276
316L
Monel
Tántalo -
Material de la membrana de proceso
316L, ,
Tantalio,
Oro-Rodio -
Celda de medición
10 mbar...250 bar
(0.15 psi...3750 psi)
Ámbito de aplicación

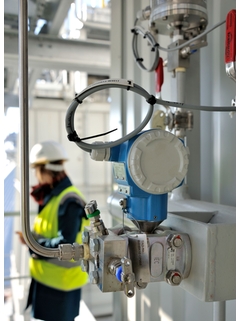

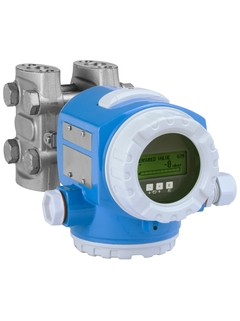

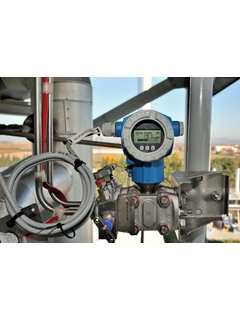

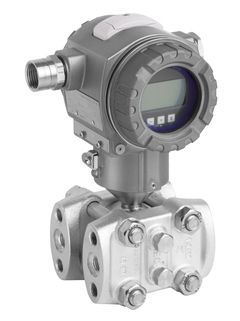

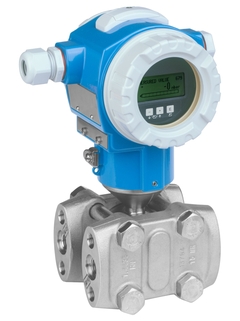

El transmisor de presión diferencial Deltabar PMD75 con sensor piezorresitivo y membrana metálica soldada se usa en todos los sectores industriales para medición en continuo de líquidos, vapores y gases. El panel de mandos de 3 teclas permite la puesta en marcha y un manejo fácil y fiable. El módulo de datos integrado HistoROM permite una gestión fácil del proceso y los parámetros de equipo. Diseñado de acuerdo con la norma IEC 61508 para uso en sistemas de seguridad SIL2/3.
Para medición de nivel, volumen o masa en líquidos, monitorización de presiones diferenciales y medición de caudal (caudal volumétrico o másico), además de los parámetros esenciales en gases, vapores y líquidos.
Conexiones a proceso: roscas
Temperatura de proceso: -40 a 85 °C (-40 a +185 °F)
Rangos de medida: 0,25 mbar a 40 bar (0,0036 a 600 psi)
Precisión: ±0,05%, "Platino" ±0,035% (opcional)
Certificados internacionales de protección contra explosión, prevención de sobrellenados WHG, SIL, certificados higiénicos, homologaciones marítimas
Ventajas
La máxima precisión, reproducibilidad y estabilidad a largo plazo
La máxima seguridad gracias a una segunda línea de defensa con funciones de seguridad hasta SIL 2/3, certificado según IEC 61508
Puesta en marcha fácil guiada por menú desde el indicador local, tecnología de 4 a 20 mA con HART, PROFIBUS PA, Foundation Fieldbus
Concepto de gestión de datos HistoROM para una puesta en marcha, mantenimiento y diagnóstico sencillos
Ahorro de costes gracias al concepto modular para un reemplazo sencillo del sensor, el indicador o la electrónica
Resistencia a sobrepresiones hasta 420 bar / 42 MPa / 6.300 psi, funciones de monitorización
Integración independiente y directa en el sistema (HART/PA/FF)
Vídeos
Gama Extended
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Loading alternative products
Predecesor
Casos de éxito
%20-%20CS01637X.jpg "Imagen del depósito de agua de Marbach (Alemania)")
Más descargados
-
-
Información técnica (TI)
Deltabar S PMD75, FMD77, FMD78
Versión en español - 12/2020
Medición de presión diferencial y medición de presión
EN ES 04/01/202203/12/202027/11/202023/11/202001/04/2020Idioma:
Español
Versión:
03/12/2020
Tamaño del archivo:
3.9 MB
Nombre del archivo:
TI00382PES_3320.pdf
-
-
-
Información técnica (TI)
Deltatop DP Información técnica
Versión en español - 03/2007
Medición de la presión diferencial en fluidos mediante tubos Pitot y transmisor Deltabar de presiones diferenciales. El sistema de medición universal para vapores, gases y líquidos
EN ES 20/03/2007Idioma:
Español
Versión:
20/03/2007
Tamaño del archivo:
5.3 MB
Nombre del archivo:
TI425Pes_v10.07.pdf
-
270 documentos
-
-
Información técnica (TI)
Deltatop DP Información técnica
Medición de la presión diferencial en fluidos mediante tubos Pitot y transmisor Deltabar de presiones diferenciales. El sistema de medición universal para vapores, gases y líquidos
EN ES 20/03/2007Idioma:
Español
Versión:
20/03/2007
Tamaño del archivo:
5.3 MB
Nombre del archivo:
TI425Pes_v10.07.pdf
-
-
-
Información técnica (TI)
Deltabar S PMD75, FMD77, FMD78
Medición de presión diferencial y medición de presión
EN ES 04/01/202203/12/202027/11/202023/11/202001/04/2020Idioma:
Español
Versión:
04/01/2022
Tamaño del archivo:
4 MB
Nombre del archivo:
TI00382PES_3421-00.pdf
-
-
-
Información técnica (TI)
Deltatop DO Información técnica
Medición de presión diferencial en fluidos mediante orificios y transmisor Deltabar de presiones diferenciales. El sistema de medición universal para vapores, gases y líquidos
EN ES 12/10/2007Idioma:
Español
Versión:
12/10/2007
Tamaño del archivo:
6 MB
Nombre del archivo:
TI422Pes_v10.07.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar S / Deltabar S / Deltapilot S, Description of device functions FOUNDATION Fieldbus V 04.00.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter Deltabar S FMD77, FMD78, PMD75 Differential pressure transmitter Deltapilot S FMB70 Hydrostatic pressure transmitter
EN ES 03/04/201710/12/201407/05/201430/04/201301/10/2011Idioma:
Inglés
Versión:
03/04/2017
Tamaño del archivo:
6.3 MB
Nombre del archivo:
BA00303PEN_1716.pdf
-
-
-
Manual de instrucciones (BA)
Deltabar S FMD77/78; PMD75 PROFIBUS PA (V 04.01.zz) Operating Instructions
Differential pressure transmitter with ceramic and silicon sensors Overload-resistant and function-monitored Communication via PROFIBUS PA
EN ES 03/04/201715/04/201510/12/201407/05/201407/08/2013Idioma:
Inglés
Versión:
03/04/2017
Tamaño del archivo:
3.6 MB
Nombre del archivo:
BA00294PEN_1916.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar S /Deltabar S /Deltapilot S Description of device functions PROFIBUS PA V04.01.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter Deltabar S FMD77, FMD78, PMD75 Differential pressure transmitter Deltapilot S FMB70 Hydrostatic pressure transmitter
EN ES 03/04/201710/12/201407/08/201301/10/201101/05/2010Idioma:
Inglés
Versión:
03/04/2017
Tamaño del archivo:
4.8 MB
Nombre del archivo:
BA00296PEN_1616.pdf
-
-
-
Manual de instrucciones (BA)
Cerabar S PMC71, PMP71/72/75 Deltabar S FMD76/77/78, PMD70/75 Deltapilot S FMB70 Descripción de las funcionesdel equipo
Presión del proceso / presión diferencial, caudal / hidrostática
EN ES 01/03/201810/12/201401/11/201407/05/201417/01/2013Idioma:
Español
Versión:
01/05/2010
Tamaño del archivo:
3.6 MB
Nombre del archivo:
BA274Pes_0510.pdf
-
-
-
Manual de instrucciones (BA)
Deltabar S FMD77/78; PMD75 FOUNDATION Fieldbus (V 04.00.zz) Operating Instructions
Differential pressure transmitter with ceramic and silicon sensors Overload-resistant and function-monitored Communicationvia FOUNDATION Fieldbus
EN ES 03/04/201715/04/201510/12/201407/05/201423/05/2013Idioma:
Inglés
Versión:
03/04/2017
Tamaño del archivo:
4.8 MB
Nombre del archivo:
BA00301PEN_1916.pdf
-
-
-
Manual de instrucciones (BA)
Deltabar S FMD76/77/78 PMD 70/75 HART (V 02.11.zz) Manual de instrucciones
Transmisor de presión diferencial Deltabar S FMD 76/77/78 PMD 70/75
EN ES 01/03/201815/04/201510/12/201401/11/201408/05/2014Idioma:
Español
Versión:
15/04/2015
Tamaño del archivo:
1.2 MB
Nombre del archivo:
BA00270Pes_v19.15 - LR.pdf
-
-
-
Instrucciones breves (KA)
Exchange of sensor unit for separate version on Deltabar S PMD75
Exchangeof sensor unit for separate version on Deltabar S PMD75
EN ES 24/04/2012Idioma:
Inglés
Versión:
24/04/2012
Tamaño del archivo:
394 KB
Nombre del archivo:
KA00675PA2_1108.pdf
-
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Push button housing, PA/FF
Número de dibujoReferencia1352022418 -
-
Push button housing, HART, version 1
Número de dibujoReferencia1352022419 -
-
Push button housing, HART, version 2
Número de dibujoReferencia1352024110 -
-
Cable gland M20, gasket
Número de dibujoReferencia1552020760 -
-
Cable entry G1/2, gasket, adapter
Número de dibujoReferencia1552020761 -
-
Plug 2/7-pole, HAN7D, gasket
Número de dibujoReferencia1552020762 -
-
Plug 3-pole, M12, gasket
Número de dibujoReferencia1552020763 -
-
Housing filter VA, EPDM, 1 piece
-
partes adicionales
Referencia71111056 -
-
Housing filter VA, VMQ, F15, T17, 1 pc.
-
partes adicionales
Referencia71219639 -
-
Cable PE,80inch,sep. housing FMXXX/PMXXX
-
partes adicionales
Referencia71043886 -
-
Cable PE,200inch,sep.housing FMXXX/PMXXX
-
partes adicionales
Referencia71043888 -
-
Cable PE,400inch,sep.housing FMXXX/PMXXX
-
partes adicionales
Referencia71043889 -
-
Cable FEP,200inch,sep.housingFMXXX/PMXXX
-
partes adicionales
Referencia71070738 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
Número de dibujoReferencia2152020429 -
-
Cover T14/T15 Alu, gasket
Número de dibujoReferencia2052020432 -
-
Cover T14/T15 Alu, Ex d, gasket
Número de dibujoReferencia2052020433 -
-
Cover T14 316L, Ex d, EPDM
Número de dibujoReferencia2052028310 -
-
Cover T17 316L, gasket
Número de dibujoReferencia2071002774 -
-
Cover T17 316L, sight glass, gasket
Número de dibujoReferencia2071002810 -
-
Cover T17 316L, sight glass PC, gasket
Número de dibujoReferencia2071002811 -
-
Cover T14 316L, Ex d, FVMQ
Número de dibujoReferencia2071206965 -
-
Cover T14/T15 Alu, sight glass, gasket
Número de dibujoReferencia2071245247 -
-
Cover T14/T15 Alu,Exd,sight glass,gasket
Número de dibujoReferencia2071245249 -
-
Cover T14 316L, Ex d, sight glass, EPDM
Número de dibujoReferencia2071245250 -
-
Cover T14/T15 Alu, gasket
Número de dibujoReferencia2552020432 -
-
Cover T14/T15 Alu, Ex d, gasket
Número de dibujoReferencia2552020433 -
-
Cover T14 316L, Ex d, EPDM
Número de dibujoReferencia2552028310 -
-
Cover T17 316L, gasket
Número de dibujoReferencia2571002774 -
-
Cover T14 316L, Ex d, FVMQ
Número de dibujoReferencia2571206965 -
-
Cover T14 316L, Ex d, sight glass, FVMQ
Número de dibujoReferencia2571206968 -
-
Cover sealing FVQM, T14, 5 pieces
Número de dibujoReferencia2171206971 -
-
Ground terminal T14/T15/T17, F30/F31
-
partes adicionales
Referencia71290825 -
-
Electronics HART Ex, ext. p. b., v2.0
Número de dibujoReferencia3052024111 -
-
Electronics HART Ex, v2.0
Número de dibujoReferencia3052024400 -
-
Electronics HART Ex, v2.10
Número de dibujoReferencia3071026358 -
-
Electronics HART Ex, ext. p. b., v2.10
Número de dibujoReferencia3071026359 -
-
Electronics PA, HW02.00, SW4.0
-
