Resumen de especificaciones
-
Precisión
0,075 % del sensor individual,
"PLATINO" 0,05 % del sensor individual -
Temperatura del proceso
–25...+150°C
(–13...+302°F) -
Presión de proceso absoluta / límite de sobrepresión máx.
60 bar (900 psi)
-
Rango de medición del proceso
100 mbar...40 bar
(1.5 psi...600 psi) -
Material de la membrana de proceso
Cerámica
316L, -
Celda de medición
100 mbar...40 bar
(1.5 psi...600 psi)
Ámbito de aplicación

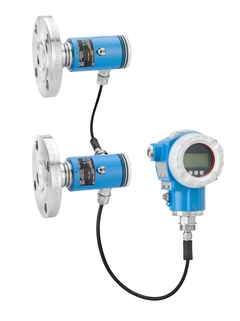

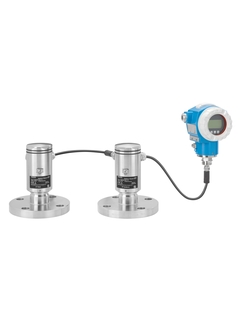

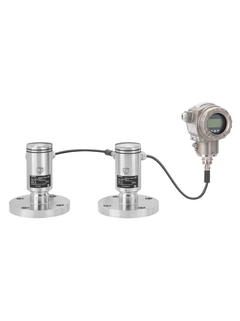

La electrónica dp Deltabar FMD71 es un sistema de presión diferencial que se utiliza para la medición de la presión, el nivel, el volumen y la masa de líquidos en depósitos a alta presión o en columnas de destilación/evaporadores. El sensor para presiones elevadas (HP) mide la presión hidrostática. El sensor para presiones bajas (LP) mide la presión en la parte superior del depósito. El nivel se calcula en el transmisor a partir de estos dos valores digitales. El sistema de electrónica dp elimina los elementos tradicionales empleados en la medición de presión diferencial.
Para la medición de la presión diferencial, el nivel, el volumen y la masa de líquidos en depósitos a alta presión y columnas de destilación / evaporadores.
Conexiones a proceso: roscas, bridas y conexiones higiénicas
Temperatura de proceso: -40 a +150 °C (-40 a +302 °F)
Rango de medición: 100 mbar a +40 bar (6 a 600 psi)
Precisión: sensor simple hasta ±0,05 %, sistema hasta ±0,07 %
Certificados internacionales de protección contra explosiones, homologaciones higiénicas.
Ventajas
Elimina los componentes mecánicos tradicionales, lo que mejora el rendimiento y fiabilidad de los procesos
Sensor cerámico de alta pureza (99,9 % Al2O3) resistente a sobrecargas
Se minimizan los riesgos de seguridad, gracias a la nueva arquitectura y al nuevo diseño de sistema electrónico de presión diferencial
Reducción del coste total de propiedad gracias a menores tiempos de instalación, tareas de mantenimiento y necesidad de tiempos de parada y piezas de repuesto
Medición de nivel multivariable: presión diferencial, presión en la parte superior del depósito y temperaturas del sensor basado en el protocolo HART a partir de un único sistema
Indicación constante de la integridad del sistema completo gracias a la función de diagnóstico basada en el protocolo HART
Alto nivel de reproducibilidad y estabilidad a largo plazo
Vídeos
Gama Extended
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Loading alternative products
Casos de éxito
Más descargados
-
-
Manual de instrucciones (BA)
Deltabar FMD71, FMD72 Manual de instrucciones
Versión en español - 06/2015
Transmisor de presión diferencial electrónica para medición de nivel
EN ES 26/02/201808/06/201514/04/201415/11/201301/08/2012Idioma:
Español
Versión:
08/06/2015
Tamaño del archivo:
3.5 MB
Nombre del archivo:
BA01044PES_0515.pdf
-
-
-
Información técnica (TI)
Deltabar FMD71, FMD72
Versión en inglés - 10/2021
Level measurement with electronic differential pressure
EN ES 06/10/202126/02/201808/06/201514/04/201415/11/2013Idioma:
Inglés
Versión:
06/10/2021
Tamaño del archivo:
2.4 MB
Nombre del archivo:
TI01033PEN_0721.pdf
-
116 documentos
-
-
Información técnica (TI)
Weld-in adapter, process adapter and flanges
Level and pressure measurement
EN ES 28/10/202119/06/202008/11/201917/08/201730/06/2016Idioma:
Español
Versión:
28/10/2021
Tamaño del archivo:
2.7 MB
Nombre del archivo:
TI00426FES_2321.pdf
-
-
-
Información técnica (TI)
Deltabar FMD71, FMD72
Medición de nivel mediante presión diferencial electrónica
EN ES 06/10/202126/02/201808/06/201514/04/201415/11/2013Idioma:
Español
Versión:
06/10/2021
Tamaño del archivo:
2.3 MB
Nombre del archivo:
TI01033PES_0721-00.pdf
-
-
-
Manual de instrucciones (BA)
Deltabar FMD71, FMD72 Manual de instrucciones
Transmisor de presión diferencial electrónica para medición de nivel
EN ES 26/02/201808/06/201514/04/201415/11/201301/08/2012Idioma:
Español
Versión:
08/06/2015
Tamaño del archivo:
3.5 MB
Nombre del archivo:
BA01044PES_0515.pdf
-
-
-
Parámetro de dispositivo (GP)
Deltabar FMD71, FMD72 Description of Device Parameters
Electronic differential pressure transmitter for level measurement
EN ES 26/02/201808/06/201514/04/201415/11/201301/08/2012Idioma:
Inglés
Versión:
26/02/2018
Tamaño del archivo:
711.1 KB
Nombre del archivo:
GP01013PEN_0617.pdf
-
-
-
Manual de operaciones abreviado (KA)
Cerabar S, Deltabar S, Deltapilot S - Exchange of the push buttons
Cerabar S, Deltabar S, Deltapilot S - Exchange of the push buttons
EN ES 17/05/2021Idioma:
Inglés
Versión:
17/05/2021
Tamaño del archivo:
396.6 KB
Nombre del archivo:
KA00610PA2_0312.pdf
-
-
-
Manual de operaciones abreviado (KA)
Conversion instructions Cerabar S PMC/PMP7x and Deltabar S PMD/FMD7x from software version 1.x to software Version 2.x or higher
Conversion instructions Cerabar S PMC/PMP7x and Deltabar S PMD/FMD7x from software version 1.x to software Version 2.x or higher
EN ES 19/05/2021Idioma:
Inglés
Versión:
19/05/2021
Tamaño del archivo:
2.3 MB
Nombre del archivo:
KA00615PA2_0108.pdf
-
-
-
Manual de operaciones abreviado (KA)
Deltabar FMD71, FMD72 Manual de instrucciones abreviado
Transmisor de presión diferencial electrónica para medición de nivel
EN ES 26/02/201808/06/201514/04/201423/10/201320/07/2012Idioma:
Español
Versión:
26/02/2018
Tamaño del archivo:
2 MB
Nombre del archivo:
KA01105PES_0617.pdf
-
-
-
Instrucciones de instalación (EA)
Screw set
Cerabar PMC51B, PMC71B Cerabar M PMC51, Cerabar S PMC71 Deltabar FMD71
EN ES 31/03/2020Idioma:
Inglés
Versión:
31/03/2020
Tamaño del archivo:
129.1 KB
Nombre del archivo:
EA01296PEN_0120.pdf
-
-
-
Instrucciones de instalación (EA)
M12 plug for sensor FMD71/72
Deltabar FMD71, FMD72
EN ES 05/03/2021Idioma:
Inglés
Versión:
05/03/2021
Tamaño del archivo:
536 KB
Nombre del archivo:
EA01358PEN_0121.pdf
-
-
-
Instrucciones de instalación (EA)
M12 plug for transmitter
Deltabar FMD71, FMD72
EN ES 05/03/2021Idioma:
Inglés
Versión:
05/03/2021
Tamaño del archivo:
1.2 MB
Nombre del archivo:
EA01356PEN_0121.pdf
-
-
-
Instrucciones de instalación (EA)
Process sealing Installation instruction
Cerabar M, Cerabar S, Deltabar
EN ES 19/07/201626/02/201605/03/201419/06/2012Idioma:
Inglés
Versión:
19/07/2016
Tamaño del archivo:
227.9 KB
Nombre del archivo:
EA01020PA2_0416.pdf
-
-
-
Instrucciones de instalación (EA)
Terminal module Installation Instructions
Cerabar S PMC71, PMP71, PMP75,Deltabar S FMD77, FMD78, PMD75, Deltabar FMD71, FMD72, Deltapilot S FMB70
EN ES 19/04/201726/01/2015Idioma:
Inglés
Versión:
19/04/2017
Tamaño del archivo:
385.4 KB
Nombre del archivo:
EA01115PA2_0217.pdf
-
-
-
Instrucciones de instalación (EA)
Installation instruction - Ground terminal T14/T15/T17, F30/F31
Cerabar S, Deltabar S, Deltabar, Cerabar M, Deltabar M, Deltapilot M
EN ES 22/06/2015Idioma:
Inglés
Versión:
22/06/2015
Tamaño del archivo:
282.8 KB
Nombre del archivo:
EA01131PA2_0115.pdf
-
-
-
Instrucciones de instalación (EA)
Transmitter electronics Installation instruction
Deltabar
EN ES 25/02/201413/04/2012Idioma:
Inglés
Versión:
25/02/2014
Tamaño del archivo:
438 KB
Nombre del archivo:
EA00065PA2_0213.pdf
-
-
-
Instrucciones de instalación (EA)
Sensor cover, sensor electronics Installation instruction
Deltabar
EN ES 24/02/201426/11/2012Idioma:
Inglés
Versión:
24/02/2014
Tamaño del archivo:
1.1 MB
Nombre del archivo:
EA00064PA2_0213.pdf
-
-
-
Instrucciones de instalación (EA)
Sensor FMD71, FMD72 and cables Installation instruction
Deltabar
EN ES 25/02/201426/11/2012Idioma:
Inglés
Versión:
25/02/2014
Tamaño del archivo:
1.5 MB
Nombre del archivo:
EA00066PA2_0313.pdf
-
-
-
Instrucciones de instalación (EA)
Plug M12 Installation instructions
Deltabar
EN ES 05/08/2016Idioma:
Inglés
Versión:
05/08/2016
Tamaño del archivo:
406.7 KB
Nombre del archivo:
EA01175PA2_0116.pdf
-
-
-
Instrucciones de instalación (EA)
Process seal
Cerabar PMC51B, PMC71B Cerabar M PMC51, Cerabar S PMC71 Deltabar FMD71
EN ES 09/10/202013/05/202031/03/2020Idioma:
Inglés
Versión:
09/10/2020
Tamaño del archivo:
174.4 KB
Nombre del archivo:
EA01295PEN_0320.pdf
-
-
-
Instrucciones de instalación (EA)
Mounting kits for housing T14/T15/T17
Cerabar S PMC71, PMP71/75 DeltabarS PMD75, FMD77/78 Deltabar FMD71/72 Deltapilot S FMB70
EN ES 05/03/2021Idioma:
Inglés
Versión:
05/03/2021
Tamaño del archivo:
518.4 KB
Nombre del archivo:
EA01359PEN_0121.pdf
-
-
-
Instrucciones de instalación (EA)
Installation Instructions
Gasket with metal ring for universal process adapter Deltapilot M FMB50, Deltalpilot S FMB70, Deltabar FMD71, Deltabar S FMD78, Cerabar M PMC51, Cerabar PMP23
EN ES 31/03/2019Idioma:
Inglés
Versión:
31/03/2019
Tamaño del archivo:
183.7 KB
Nombre del archivo:
EA01253PA2_0119.pdf
-
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Housing filter VA, EPDM, 1 piece
Número de dibujoReferencia1671111056 -
-
Ground terminal T14/T15/T17, F30/F31
-
partes adicionales
Referencia71290825 -
-
Push button housing, HART, version 2
Número de dibujoReferencia1352024110 -
-
Cover T14/T15 Alu, gasket
Número de dibujoReferencia2052020432 -
-
Cover T14/T15 Alu, Ex d, gasket
Número de dibujoReferencia2052020433 -
-
Cover T14 316L, Ex d, EPDM
Número de dibujoReferencia2052028310 -
-
Cover T17 316L, gasket
Número de dibujoReferencia2071002774 -
-
Cover T17 316L, sight glass, gasket
Número de dibujoReferencia2071002810 -
-
Cover T17 316L, sight glass PC, gasket
Número de dibujoReferencia2071002811 -
-
Cover T14/T15 Alu, sight glass, gasket
Número de dibujoReferencia2071245247 -
-
Cover T14/T15 Alu,Exd,sight glass,gasket
Número de dibujoReferencia2071245249 -
-
Cover T14 316L, Ex d, sight glass, EPDM
Número de dibujoReferencia2071245250 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
Número de dibujoReferencia2152020429 -
-
Terminal 3-pole,Li=0, RFI,HART,Ex ia/Exd
Número de dibujoReferencia3571191892 -
-
Termin.3-p.,Li=0,RFI,HART,OVP,Ex ia/Exd
Número de dibujoReferencia3571191894 -
-
Display module VU340, Cbar/Dbar/Dpilot S
-
partes adicionales
Número de dibujoReferencia4071002865 -
