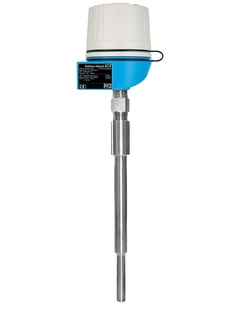

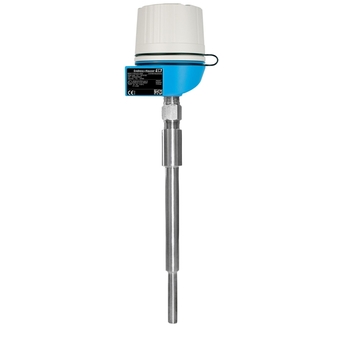

T13
Termómetro Pt100 a prueba de explosiones, estilo EUA

Monitorización segura de temperaturas de proceso en aplicaciones exigentes, p.ej., en la industria Oil & Gas

T13

Comparar

Resumen de especificaciones

Precisión

clase A según IEC 60751
clase B según IEC 60751
Tiempo de respuesta

según la configuración
63 % tr = 20 s
Máx. presión de proceso (estática)

a 20 °C: 100 bar (1.450 psi)
según la configuración
Rango de temperatura de operación

PT100 WW:
–200 °C … 600 °C
(–328 °F … 1.112 °F)
PT100 TF:
–50 °C … 200 °C
(–58 °F … 392 °F)
Máx. longitud de inmersión bajo demanda

hasta 22,5" (571 mm)
otros bajo petición

Ver todas las especificaciones

Ámbito de aplicación

Este robusto terómetro es una unidad completa lista para usar con varios cabezales transmisores de carcasa para cumplir con las necesidades de aplicación y espacio requeridas. La unidad ofrece precisión y confiabilidad de medición mejoradas. Una variedad de conexiones de proceso, dimensiones y materiales (como 316L SS y Hastelloy C276) ofrecen posibilidades de aplicación flexibles.

El sensor de temperatura T13 es un portasondas RTD (detector de temperatura resistivo) instalado en vaina y diseñado para ser usado en aplicaciones exigentes y zonas con peligro de deflagración, gracias a sus certificados FM y CSA.
El sensor consta de una sonda de medición con un elemento RTD recubierto de aislante, un blindaje y una vaina en forma de barra.

El portasondas sensor puede ser usado en procesos industriales como:

La industria química
La industria petroquímica
Refinerías
Plataformas en alta mar

Ventajas

FM/CSA XP Clase I, Div. 1 portaelectrodos de temperatura de máxima seguridad certificado
Una tienda de adquisición de soluciones para medición de temperatura. Transmisor de clase internacional con sensor integrado preparado para aplicaciones exigentes de la industria de procesos
¡Sáquelo de la caja e instálelo directamente!
Aislamiento galvánico mejorado en la mayoría de equipos (2 kV)
Estructura simplificada: precio competitivo, gran valor añadido. Simplicidad en los pedidos y rectificaciones. Un único código de modelo incluye el sensor, la vaina y el portasondas transmisor para una solución de punto de medida completa
Todos los transmisores iTEMP proporcionan una estabilidad a largo plazo menor o igual al 0,05% anual
