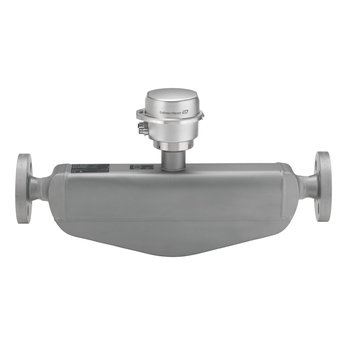

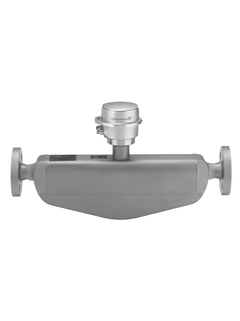

Proline Promass H 100
Caudalímetro por efecto Coriolis

Caudalímetro por efecto Coriolis - Proline Promass H 100 ©Endress+Hauser

El caudalímetro de una sola tubería resistente a los productos químicos con un transmisor ultracompacto.

El diseño de un solo tubo resistente a los productos químicos del Promass H está destinado a aplicaciones que requieren una resistencia elevada a la corrosión. Combinado con el cabezal de transmisor más pequeño disponible hoy en día, proporciona un rendimiento total en los espacios más reducidos. Diseñado para aplicaciones en las que el espacio es importante, el Promass H 100 será la opción preferida para integradores de sistemas, constructores de skids y fabricantes de equipos.

  • Ventajas

    • Máxima seguridad para los fluidos químicamente corrosivos – partes en contacto con el producto resistentes a la corrosión

    • Menor cantidad de puntos de medida – medición multivariable (caudal, densidad, temperatura)

    • Ahorro de espacio – Sin necesidad de...

  • Ámbito de aplicación

    • El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad

    • Medición muy precisa de líquidos y gases en aplicaciones que requieren una resistencia elevada a la corrosión.

    Propiedades del...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Coriolis

  • Encabezado del producto

    Un medidor de flujo de tubo sencillo resistente químicamente con transmisor ultra compacto. Medición altamente precisa de líquidos y gases en aplicaciones que requieren la más alta resistencia a la corrosión.

  • Características del sensor

    Seguridad máxima para fluidos agresivos químicamente – partes húmedas resistentes a la corrosión. Menos puntos de medición de proceso – medición multivariable (flujo, densidad, temperatura). Instalación ahorradora de espacio – sin entradas/salidas necesarias. Tubo de medición hecho de Tantalio, Circonio, Diámetro nominal: DN 8 a 50 (³⁄₈ a 2").

  • Características del transmisor

    Transmisor ahorrador de espacio – funcionalidad completa en un pequeño espacio. Operación local ahorradora de tiempo sin software ni hardware adicional – servidor web integrado. Verificación integrada – Heartbeat Technology™. Robusto, cubierta de transmisión ultra compacta. Alta protección contra ingreso de: IP69K.

  • Rango de diámetro nominal

    DN 8 a 50 (³⁄₈ a 2")

  • Materiales húmedos

    Tubo de medición: Tantalio 2.5W; 702 (UNS R60702)
    Conexión: Tantalio; 702 (UNS R60702)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración

  • Máx. error medido

    Flujo másico (líquido):: ±0.1 %
    Flujo volumétrico (líquido): ±0.1 %
    Flujo másico (gas, sólo Tantalio): ±0.5 %
    Densidad (líquida): ±0.0005 g/cm³

  • Rango de medición

    0 a 70 000 kg/h (0 a 2570 lb/min)

  • Máx. presión de proceso

    PN 40, Clase 300, 20K

  • Rango de temperatura del medio

    Tantalio: –50 a +150 °C (–58 a +302 °F)
    Circonio (estándar):–50 a +150 °C (–58 a +302 °F)
    Circonio (opción): –50 a +200 °C (–58 a +392 °F)

  • Rango de temperatura ambiente

    Estándar: –40 a +60 °C (–40 a +140 °F)
    Opción: –50 a +60 °C (–58 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Compacto: AlSi10Mg recubierto
    Compacto/ultra‐compacto: 1.4301 (304), 1.4404 (316L)

  • Grado de protección

    Estándar: IP66/67, caja tipo 4X
    Opción: IP69K

  • Pantalla/Operación

    Sin operación local
    Posible configuración vía buscador web y herramientas de operación

  • Salidas

    4‐20 mA HART (activo)
    Pulso/frecuencia/salida de interruptor (pasiva)

  • Entradas

    Ninguno

  • Comunicación digital

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP

  • Suministro de energía

    DC 20 a 30 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus

  • Seguridad del producto

    CE, C-Tick, marca EAC

  • Aprobaciones y certificados metrológicos

    Calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025)
    La tecnología Heartbeat cumple con los requerimientos de rastreabilidad de acuerdo a ISO 9001:2008 – Sección 7.6 a (certificación TÜV)

  • Certificados y aprobaciones de presión

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, PED, CRN

  • Certificados del material

    material 3.1

  • Measuring principle

    Coriolis

  • Encabezado del producto

    Un medidor de flujo de tubo sencillo resistente químicamente con transmisor ultra compacto. Medición altamente precisa de líquidos y gases en aplicaciones que requieren la más alta resistencia a la corrosión.

  • Características del sensor

    Seguridad máxima para fluidos agresivos químicamente – partes húmedas resistentes a la corrosión. Menos puntos de medición de proceso – medición multivariable (flujo, densidad, temperatura). Instalación ahorradora de espacio – sin entradas/salidas necesarias. Tubo de medición hecho de Tantalio, Circonio, Diámetro nominal: DN 8 a 50 (³⁄₈ a 2").

  • Características del transmisor

    Transmisor ahorrador de espacio – funcionalidad completa en un pequeño espacio. Operación local ahorradora de tiempo sin software ni hardware adicional – servidor web integrado. Verificación integrada – Heartbeat Technology™. Robusto, cubierta de transmisión ultra compacta. Alta protección contra ingreso de: IP69K.

  • Rango de diámetro nominal

    DN 8 a 50 (³⁄₈ a 2")

  • Materiales húmedos

    Tubo de medición: Tantalio 2.5W; 702 (UNS R60702)
    Conexión: Tantalio; 702 (UNS R60702)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración

  • Máx. error medido

    Flujo másico (líquido):: ±0.1 %
    Flujo volumétrico (líquido): ±0.1 %
    Flujo másico (gas, sólo Tantalio): ±0.5 %
    Densidad (líquida): ±0.0005 g/cm³

  • Rango de medición

    0 a 70 000 kg/h (0 a 2570 lb/min)

  • Máx. presión de proceso

    PN 40, Clase 300, 20K

  • Rango de temperatura del medio

    Tantalio: –50 a +150 °C (–58 a +302 °F)
    Circonio (estándar):–50 a +150 °C (–58 a +302 °F)
    Circonio (opción): –50 a +200 °C (–58 a +392 °F)

  • Rango de temperatura ambiente

    Estándar: –40 a +60 °C (–40 a +140 °F)
    Opción: –50 a +60 °C (–58 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Compacto: AlSi10Mg recubierto
    Compacto/ultra‐compacto: 1.4301 (304), 1.4404 (316L)

  • Grado de protección

    Estándar: IP66/67, caja tipo 4X
    Opción: IP69K

  • Pantalla/Operación

    Sin operación local
    Posible configuración vía buscador web y herramientas de operación

  • Salidas

    4‐20 mA HART (activo)
    Pulso/frecuencia/salida de interruptor (pasiva)

  • Entradas

    Ninguno

  • Comunicación digital

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP

  • Suministro de energía

    DC 20 a 30 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus

  • Seguridad del producto

    CE, C-Tick, marca EAC

  • Aprobaciones y certificados metrológicos

    Calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR
    La tecnología Heartbeat cumple con los requerimientos de rastreabilidad de acuerdo a ISO 9001:2008 – sección 7.6 a (certificación TÜV)

  • Certificados y aprobaciones de presión

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, PED, CRN

  • Certificados del material

    material 3.1

  • Measuring principle

    Coriolis

  • Encabezado del producto

    The chemically resistant single‐tube flowmeter with an ultracompact transmitter. Highly accurate measurement of liquids and gases in applications requiring highest corrosion resistance.

  • Características del sensor

    Maximum safety for chemically aggressive fluids – corrosionresistant wetted parts. Fewer process measuring points – multivariable measurement (flow, density, temperature). Spacesaving installation – no in/outlet run needs. Measuring tube made of Tantalum, Zirconium. Nominal diameter: DN 8 to 50 (³⁄₈ to 2").

  • Características del transmisor

    Space‐saving transmitter – full functionality on smallest footprint. Time‐saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology. Robust, ultra‐compact transmitter housing. High ingress protection: IP69.

  • Rango de diámetro nominal

    DN 8 to 50 (³⁄₈ to 2")

  • Materiales húmedos

    Measuring tube: Tantalum 2.5W; 702 (UNS R60702)
    Connection: Tantalum; 702 (UNS R60702)

  • Variables medidas

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

  • Máx. error medido

    Mass flow (liquid): ±0.1 %
    Volume flow (liquid): ±0.1 %
    Mass flow (gas, Tantalum only): ±0.5 %
    Density (liquid): ±0.0005 g/cm³

  • Rango de medición

    0 to 70 000 kg/h (0 to 2570 lb/min)

  • Máx. presión de proceso

    PN 40, Class 300, 20K

  • Rango de temperatura del medio

    Tantalum: –50 to +150 °C (–58 to +302 °F)
    Zirconium: –50 to +205 °C (–58 to +401 °F)

  • Rango de temperatura ambiente

    Standard: –40 to +60 °C (–40 to +140 °F)
    Option: –50 to +60 °C (–58 to +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), corrosion resistant

  • Material de la cubierta del transmisor

    Compact: AlSi10Mg, coated
    Compact/ultra‐compact: 1.4301 (304)

  • Grado de protección

    Standard: IP66/67, type 4X enclosure
    Option: IP69

  • Pantalla/Operación

    4‐line backlit display available (no local operation)
    Configuration via web browser and operating tools possible

  • Salidas

    4‐20 mA HART (active)
    Pulse/frequency/switch output (passive)

  • Entradas

    None

  • Comunicación digital

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Suministro de energía

    DC 20 to 30 V

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

  • Seguridad del producto

    CE, C-Tick, EAC marking

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
    Heartbeat Technology complies with the requirements for traceable verification cording to ISO 9001:2008 – Section 7.6a (TÜV attestation)

  • Certificados y aprobaciones de presión

    PED, CRN

  • Certificados del material

    3.1 material

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • 47
  • 45
    • Nr 45 Order code 71185787

      Kit connection terminal for Ex-i barrier

      Usage: Promass 100, CNGmass, LPGmass, LNGmass. Consists of: 2x Connection terminal 4-Pol.

  • 30
  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT, 100/300/400/500/500 digital

      Usage: Promag/Promass 100/300/500, 500 digital, Prosonic Flow E 100, Promag 400(C). (C) = generation index C.

  • 50
  • 21
    • Nr 21 Order code 71185789

      Kit cover, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 21 Order code 71185790

      Kit cover, compact, stainless 1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover stainless 1.4301. Gasket EPDM for cover.

    • Nr 21 Order code 71185793

      Kit cover,ultra compact,stainless 1.4301

      Usage: Promag/Promass 100, Promag/Promass 500 digital, sensor connection housing. Consists of: cover stainless 1.4301, gasket EPDM for cover.

  • 20
    • Nr 20 Order code 71266334

      Kit cover, sight glass, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat. Consists of: Cover with sight glass Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 20 Order code 71266335

      Kit cover, sight glass, compact, 1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

    • Nr 20 Order code 71266337

      Kit cover,sight glass,ultra comp.,1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

  • 70
    • Nr 70 Order code 71185795

      Kit housing gaskets, compact, Alu

      Usage: Promass 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: O-Ring 113,90 x 3,53 NBR for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185797

      Kit housing gaskets, compact, stainless

      Usage: Promass 100. Consists of: Gasket EPDM for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185799

      Kit hous.gaskets,ultra compact,stainless

      Usage: Promass 100, Promass 500 digital, sensor connection housing. Consists of: gasket EPDM for cover, gasket EPDM for housing/sensor.

  • 15
  • 12
    • Nr 12 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass 500 digital. Consists of: cover clamp, screw M4x16.
