Resumen de especificaciones
-
Error de medición máx.
Caudal másico (líquido): ±0,20 %
Caudal volumétrico (líquido): ±0,30 % -
Rango de medición
de 0 a 70.000 kg/h (0 a 2.570 lb/min)
-
Rango de temperatura del medio
–50 a +125 °C (–58 a +257 °F)
-
Máx. presión de proceso
PN 40, Clase 300
-
Materiales húmedos
Tubo de medición: 1.4539 (904L)
Conexión: 1.4404 (316/316L)
Ámbito de aplicación

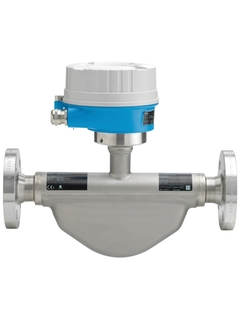

El equipo LPGmass está diseñado especialmente para medición de caudal de GLP en surtidores y descarga de camiones cisternas. Combina una medición de temperatura integrada con funciones de conversión inteligentes, y proporciona corrección de volumen directamente en campo. LPGmass será la opción preferida para integradores de sistemas y fabricantes de skids y equipos.
El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad
Medición exacta de gas licuado de petróleo (GLP) en aplicaciones de distribución y reabastecimiento.
Propiedades del equipo
Caudales de hasta 70.000 kg/h (2.570 lb/min)
Cálculo del caudal volumétrico acorde con la tabla API 53
Cabezal transmisor robusto y compacto
Modbus RS485
Destinado a satisfacer los requisitos de la aplicación
Ventajas
Excelente seguridad operativa – fiable en condiciones ambientales extremas
Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura)
Ahorro de espacio – Sin necesidad de tramos rectos de entrada/salida
Transmisor de tamaño reducido – funcionalidad completa con la menor área de recepción
Puesta en marcha rápida – equipos preconfigurados
Recuperación automática de datos para servicio
Vídeos
Casos de éxito
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
32 documentos
-
-
Información técnica (TI)
LPGmass Technical Information
Coriolis flowmeter
EN ES 01/07/2016Idioma:
Inglés
Versión:
01/07/2016
Tamaño del archivo:
1.7 MB
Nombre del archivo:
TI01169DEN_0116.pdf
-
-
-
Manual de instrucciones (BA)
LPGmass Modbus RS485 Operating Instructions
Coriolis flowmeter
EN ES 01/07/2016Idioma:
Inglés
Versión:
01/07/2016
Tamaño del archivo:
2.5 MB
Nombre del archivo:
BA01316DEN_0116.pdf
-
-
-
Parámetro del equipo (GP)
LPGmass Modbus RS485 Description of Device Parameters
Coriolis flowmeter
EN ES 01/04/2016Idioma:
Inglés
Versión:
01/04/2016
Tamaño del archivo:
938.9 KB
Nombre del archivo:
GP01093DEN_0116.pdf
-
-
-
Instrucciones breves (KA)
LPGmass Manual de instrucciones abreviado
Caudalímetro por efecto Coriolis
EN ES 01/07/2016Idioma:
Español
Versión:
01/07/2016
Tamaño del archivo:
1.3 MB
Nombre del archivo:
KA01242DES_0116.pdf
-
-
-
Instrucciones de instalación (EA)
Electrical trace heating systems
Promass 100, 200, 300, 500, 500-digital, LNGmass, CNGmass, LPGmass
EN ES 01/03/2021Idioma:
Inglés
Versión:
01/03/2021
Tamaño del archivo:
883.1 KB
Nombre del archivo:
EA01339DA2_0121.pdf
-
-
-
Instrucciones de instalación (EA)
EA Replacing Small parts
Proline 10, 100, 400, 800 Index C, 500, 500-digital, CNG-, LNG-, LPGmass
EN ES 01/01/202401/05/202101/04/202131/07/202002/08/2019Idioma:
Inglés
Versión:
01/01/2024
Tamaño del archivo:
518.1 KB
Nombre del archivo:
EA01119DA2_0923-00.pdf
-
-
-
Instrucciones de instalación (EA)
Safety Instructions for Spare Parts Installation Instructions
Flowmeter
EN ES 01/03/201828/11/201325/04/2013Idioma:
Inglés
Versión:
01/03/2018
Tamaño del archivo:
139.5 KB
Nombre del archivo:
EA01051DA2_0318.pdf
-
-
-
Instrucciones de instalación (EA)
EA Replacing Spare Parts
CNG-, LNG-, LPGmass, Proline 100, 300, 400 Index C, 500, 500-digital
EN ES 01/01/202415/12/202101/06/202101/06/202002/08/2019Idioma:
Inglés
Versión:
01/01/2024
Tamaño del archivo:
1.9 MB
Nombre del archivo:
EA01018DA2_1523-00.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
XA LPGmass
NEPSI:
Zone 1, Zone 21EN ES 21/06/202301/04/201901/07/2016Idioma:
Inglés
Versión:
21/06/2023
Tamaño del archivo:
523.1 KB
Nombre del archivo:
XA01413DEN_0323-00.pdf
-
-
-
Instrucciones de seguridad Ex (XA)
XA LPGmass
INMETRO:
Zone 1
Zone 21EN ES 27/04/2023Idioma:
Inglés
Versión:
27/04/2023
Tamaño del archivo:
451.4 KB
Nombre del archivo:
XA01412DEN_0223-00.pdf
-
Buscar piezas de repuesto por número en el dibujo
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Kit Ex-i barrier
Número de dibujoReferencia4771185785 -
-
Kit connection terminal for Ex-i barrier
Número de dibujoReferencia4571185787 -
-
Electronic CNG/LNG/LPGmass Exi
Número de dibujoReferencia30XPD0019- -
-
Kit cover, compact, Alu
Número de dibujoReferencia2171185789 -
-
Kit housing gaskets, compact, Alu
Número de dibujoReferencia7071185795 -
-
Kit 10 cable glands M20x1.5 Ex
Número de dibujoReferencia1550098036 -
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número de dibujoReferencia1550098041 -
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número de dibujoReferencia1550098042 -
-
Kit securing clamp, screw
Número de dibujoReferencia1271276494 -
-
Kit screw sealing, transm./sensor, alu
Número de dibujoReferencia1271276495 -
-
Spare RFID TAG
-
partes adicionales
ReferenciaXPRFID- -
