Resumen de especificaciones
-
Tipo de señal de entrada
1 analógica 4...20 mA/HART®
-
Salida
Sin definir
-
Pantalla
LCD de 17 mm (0.67")
5 dígitos
Gráfico de barra de 7 segmentos
Indicador de texto simple para unidad/etiqueta (TAG)
Posibilidad de activar la retroiluminación -
Fuente de alimentación
Alimentado por lazo
Ámbito de aplicación
El indicador de proceso está disponible con tecnología de 4 ... 20 mA o con el protocolo HART®. En la versión HART® pueden mostrarse alternadamente hasta 4 valores medidos de un sensor. Para ello, el indicador puede configurarse como administrador HART® primario o secundario y recabar activamente los valores desde el sensor. La reducida caída de tensión, de menos de 1 V (< 1,9 V con HART®) representa una gran ventaja, especialmente en aplicaciones Ex para zonas con peligro de explosiones, donde en la mayoría de los casos solo se dispone de una tensión reducida.
Indicador con tecnología de 4 a 20 mA de los valores medidos o las variables de proceso HART® para todo tipo de industrias

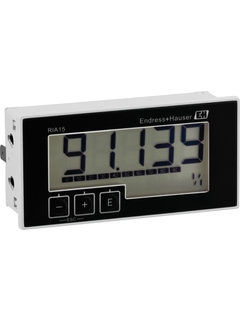

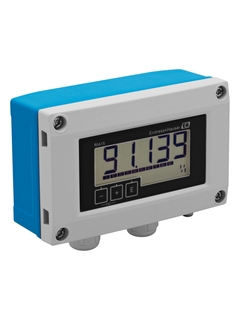

Cabezal para montaje en panel o para montaje en campo como indicador local
Valor medido escalable
Con las opciones "Nivel" o "Análisis", se pueden realizar ajustes básicos en los sensores seleccionados y los valores de medición y unidades disponibles se pueden preestablecer de forma rápida y sencilla.
Ventajas
Indicador con tecnología de 4 a 20 mA de los valores medidos u, opcionalmente, hasta cuatro de las variables de proceso HART® de un sensor para todo tipo de industrias; uso como administrador HART® primario o secundario
Indicador de valores medidos de 5 dígitos con caracteres de 17 mm (0,67") de altura, unidades y gráfico de barras; retroiluminación activable
Cabezal para montaje en panel (IP65) o para montaje en campo (IP66); certificado Ex para zonas con peligro de explosiones) como indicador local; profundidad de instalación mínima
No se requiere una fuente de alimentación externa; caída de tensión ≤ 1 V (HART® ≤ 1,9 V)
Configuración sencilla del equipo con 3 teclas
Certificaciones internacionales; aprobación marítima.
Libre de interferencias SIL según EN 60508
