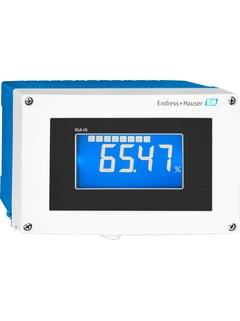

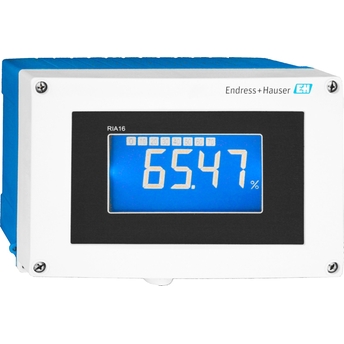

RIA16
Indicador de campo alimentado por lazo
Lectura excelente de la señal de 4 … 20 mA con gráfico de barras de tendencias para una mejor visión general del proceso
El indicador muestra la señal de medición en la gran pantalla retroiluminada. Un gráfico de barras representa gráficamente los valores para tener una rápida visión general del proceso. Un campo de textos sencillos muestra más información, como unidades de ingeniería o etiquetas (TAG). También se señalizan las violaciones de los valores de alarma y puede conmutarse un colector abierto. El indicador está directamente alimentado desde el lazo de 4 ... 20 mA y no necesita una fuente de alimentación independiente. Para aplicaciones en zonas con peligro de explosión, el equipo está disponible con certificados Ex.
- F
- L
- E
- X
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
-
Resumen de especificaciones
-
Tipo de señal de entrada
1 x análogo
-
Tipo de señal de salida
1 x digital (OC)
-
Salida
1 x colector abierto
-
Pantalla
LCD 26 mm (1.02")
5-digit
Bargraph
Plain text display -
Power Supply
Loop powered
-
Selección rápida
Configuración individual
-
Ventajas
Visualización de valores de medición de 4 a 20 mA
Indicador de valores de medición de 5 dígitos con las unidades, retroiluminado y con gráfico de barras
No requiere alimentación externa
Versiones: de plástico reforzado con fibra de vidrio o de aluminio...
-
Ámbito de aplicación
Indicador controlado por microinterruptores en el cabezal de campo con pantalla de cristal líquido iluminada. El rango de medida, el símbolo de separación decimal y el offset del indicador pueden configurarse cómodamente mediante las tres teclas que hay...
Documentos / Manuales / Software
-
RIA16
Technical Information
Loop-powered field indicator for looping into the 4 to 20 mA current
circuitTechnical Information (TI) -
Operating instructions RIA16
Operating instructions for loop powered field indicator RIA16
Manual de instrucciones (BA) -
RIA16
Manual de instrucciones abreviado
Manual de instrucciones abreviado para indicador de campo RIA16
alimentado por lazoShort Instruction (KA)04/17Alemán , Inglés -
RIA16
ATEX:
II2(1)G Ex ib[ia] IIC T6/T5/T4
Safety Instructions
ATEX Safety instructions Field Indicator RIA16
Ex Safety Instructions (XA) -
RIA14, RIA16
Ex ib [ia Ga] IIC T4/T5/T6 Gb
Ex Safety Instructions (XA) -
RIA14, RIA16
1Ex ib [ia] IIC T6/T5/T4 Gb
Ex Safety Instructions (XA) -
Control Drawing CSA Intrinsic Safety RIA16
Loop Powered Field Display RIA16
Installation Notes for hazardous locationsCertificate FM/CSA (ZD) -
Control Drawing FM XP, NI RIA16
Loop Powered Field Display RIA16
Installation Notes for hazardous locationsCertificate FM/CSA (ZD) -
Control Drawing FM IS/NI/DIP RID16
FOUNDATION Fieldbus Field Indicator RID16
Installation Notes for Hazardous LocationsCertificate FM/CSA (ZD) -
Portfolio Overview
System products and data manager
Products and Solutions for completion of the measuring loop
Publications (PU)05/19Inglés -
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misura
Publications (PU)05/19Italiano -
RIA, RID- Systemy_Instalacyjne_05_2010
Wskaźniki procesowe firmy Endress+Hauser dysponują wszystkimi
typowymi, wymaganymi dla punktu pomiarowego funkcjami:
przetwornika, bariery aktywnej, urządzenia sterującego wyposażonego
w przekaźniki, a także czytelnym wyświetlaczem.Publications (PU)03/12Polaco -
Sistem Bileşenleri ve Kayıt Cihazları
Sisteminiz için tamamlayıcı çözümler
Fields of Activities (FA)10/14Turco -
Системные компоненты и Регистраторы
Обзор продукции
Fields of Activities (FA)06/13Ruso -
Componentes de sistema y registradores
Soluciones para el lazo de control
Indicadores, dispositivos de interfaz, protección contra sobretensiones,
gestores de aplicaciones y energía, registradores sin papel y paquetes
de software asociado para la automatización de procesos.Fields of Activities (FA)05/20Español -
System Components
e Data Managers
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misuraFields of Activities (FA)04/18Italiano -
System Components and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automationFields of Activities (FA)04/18Polaco -
Komponenty Systemów kontrolno-pomiarowych
Wskaźniki panelowe i obiektowe, zasilacze, bariery,
przetworniki sygnałów procesowych, ograniczniki przepięć
oraz przemysłowe liczniki ciepła i przepływu.Fields of Activities (FA)03/10Polaco -
Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle
Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und
Applikationsmanager, Datenmanager, Bildschirmschreiber und
Softwarepakete für die ProzessautomatisierungFields of Activities (FA)02/20Alemán -
System Products and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automationFields of Activities (FA)02/20Inglés -
Produits système et data managers
Solutions associées
Fields of Activities (FA)01/19fr -
Catálogo soluciones esenciales
Alta calidad a precios competitivos
Competence Brochure (CP)01/17Español -
E-direct Produktcatalogus 2018-2019
High quality, low price
Endress+Hauser Catalogues (EC)10/18Holandés -
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !
Endress+Hauser Catalogues (EC)09/19fr -
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!
Endress+Hauser Catalogues (EC)06/20Alemán -
Prozessanzeiger RIA16
Auswertegerät Feldgehäuse mit Großer Anzeige 1-Kanaliges
stromschleifengespeistes
Anzeigegerät ohne HilfsenergieTender Text06/16Alemán -
process displays
Código de producto: RIA16-
Número Declaración: HE_00440_01.17
Especificaciones del fabricante: RoHSManufacturer DeclarationInglés -
process displays
Código de producto: RIA14-, RIA16-
Número Declaración: EC_00338_01.16EU DeclarationAlemán , Inglés , fr -
Soliswitch, process displays, Preline, power supply and barrier, power supply, over voltage protector, Mini-Log, Memo-Graph, Ecograph, controller, contactors / transmitters, Configuration Kit
Código de producto: RIA452-, RIA452L-, RIA46-, RID14-, RID16-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221-, RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L-, TXU10-, RIA45-, FML621-, FTE20-, FTE30-, FTE31-, HAW562-, HAW569-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RDL10-, RH33-, RIA14-, RIA15-, RIA16-
Número Declaración: EC_00569_01.17EU DeclarationAlemán , Inglés , fr -
process displays
Código de producto: RIA14-, RIA16-
Número Declaración: EC_00182_01.16EU DeclarationAlemán , Inglés , fr -
process displays
Código de producto: RIA14-, RIA16-
Número Declaración: SIL_00128_01.16SIL DeclarationInglés -
contactors / transmitters, process displays
Código de producto: RIA14-, RIA15-, RIA16-, RIA45-, RIA452-, RIA46-, RID14-, RID16-, RMA42-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: EAEC N RU D-DE.AB53.B.01167/20MiscellaneousRuso -
process displays
Código de producto: RIA14-, RIA15-, RIA16-
Región: China
Entidad certificadora: ACMA
Número de certificado: MD-17034A/09/ENMiscellaneousInglés -
process displays
Código de producto: RIA14-, RIA16-, RID14-, RID16-
Región: USA
Entidad certificadora: FM
Categoría: I,II,III/1,2/ABCDEFG
Protección: DIP, IS, NI, XPExplosion ProtectionInglés -
process displays
Código de producto: RIA14-, RIA16-
Región: International (IECEx)
Entidad certificadora: KEMA
Protección: Ex d IIC T6...T4, Ex tD A21 IP6X Txxx°C, Ex ib [ia] IIC T6...T4Explosion ProtectionInglés -
Process TC Heavy duty, Process TC General purpose, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, process displays, head transmitters, Field transmitter, ACCESSORIES: TC INSERT, ACCESSORIES: RTD INSERT
Código de producto: TMT85-, TPC100-, TPR100-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TMT84-, TMT82-, TMT162-, TMT142-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, RID16-, RID14-, RIA16-, RIA15-, RIA14-
Región: India
Entidad certificadora: NAGPUR
Protección: Ex ia IIC T6...T1, Ex ia IIC T6...T4, Ex ib IIC T6...T4Explosion ProtectionInglés -
process displays
Código de producto: RIA14-, RIA16-, RIA45-, RIA452-, RIA46-, RID14-, RID16-
Protección: [Ex ia Ga] IIC T6...T4 Ga, Ex d IIC T6...T4 Gb, Ex ia IIC T6...T4 Ga, Ex ia IIC T6...T4 Gb, Ex ib IIC T6...T3 Gb, Ex ib IIC Txxx°C Gb, Ex tb IIIC Txxx°C DbExplosion ProtectionRuso -
process displays
Código de producto: RIA14-, RIA16-, RID14-, RID16-
Región: Canada
Entidad certificadora: CSA
Categoría: I,II,III/1,2/ABCDEFG
Protección: DIP, GP, IS, NI, XPExplosion ProtectionInglés -
process displays
Código de producto: RIA14-, RIA16-
Región: Europe (ATEX)
Entidad certificadora: KEMA
Categoría: II2(1)G
Protección: Ex ib [ia] IIC T6Explosion ProtectionInglés -
process displays
Código de producto: RIA16-
Región: International
Entidad certificadora: DNVGLMarineInglés -
RTD-thermometer, head transmitters, DIN Rail Transmitter, process displays, Memo-Graph, Field transmitter, Ecograph, contactors / transmitters
Código de producto: TMT85-, TMT162-, TMT142-, RIA14-, RIA16-, RIA45-, RIA46-, RMA42-, RSG35-, RSG45-, TMR31-, TMR35-, TMT84-, TMT82-, TMT188-, TMT187-, TMT182-, TMT181-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT180-, TMT111-, TTR35-, TTR31-, RSG40-
Región: Canada, USA
Entidad certificadora: ULOrdinary Location Product SafetyInglés
Accesorios / Piezas de repuesto
-
-
Nr 2 Order code RIA16X-GA
Front plastic incl. front foil
-
-
-
Nr 1 Order code RIA16X-GB
Front Alu incl. front foil + glass (with seals + display fixing frame)
-
-
-
Nr 4 Order code RIA16X-GC
Lower part plastic
-
-
-
Nr 3 Order code RIA16X-GD
Lower part Alu, metric thread
-
Nr 3 Order code RIA16X-GE
Lower part Alu, NPT1/2 thread
-
-
-
Nr 8 Order code RIA16X-GF
Kit cover + connection parts: Cover for front + lower part, counter plate for cable gland (plastic housing), ribbon cable main board-display board
-
-
-
Nr 7 Order code RIA16X-GG
Kit small parts: Goretex filter, 2x hinge bolts, cable shield ground clamp (metal set = 5 x bracket + bolt / washers)
-
-
-
Nr 5 Order code RIA16X-EA
Electronic complete (Ex + nonEx) incl. connection board + cover
-
-
-
Nr 9 Order code RIA16X-DA
LC-display incl. display board
-
-
-
Nr 6 Order code 51006845
Cable gland NPT1/2, D4.5-8.5 IP68
-
-
-
Order code 71091611
Install. kit stainl. steel housing W08
-
-
-
Nr 6 Order code RK01-AA
2x cable gland M16, polyamide
-
Nr 6 Order code RK01-AD
1x adapter M20 on NPT1/2, stainless steel
-
-
-
Order code RK01-AH
Mounting set wall/pipe, plastic housing RIA46, RIA16, RID16
-
Order code RK01-AR
RIA16/RID16/RIA46 weather protection cover
-
Order code RK01-AU
Mounting set wall/pipe, Alu housing RIA46,RIA16,RID16
-
Order code DIENST-
SERVICE
-
Order code XPRFID-
-
Order code TXU10-
Configuration kit TXU10-
for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.
-
-
