Omnigrad S TR66
Termómetro Pt100 a prueba de explosiones

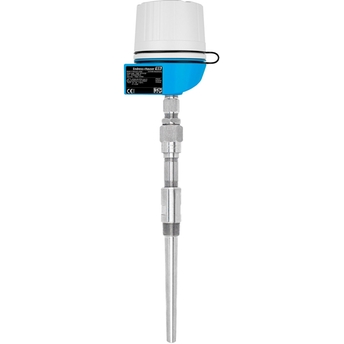

Termorresistencia TR66 ©Endress+Hauser
Termorresistencia TR66 ©Endress+Hauser

Monitorización segura de temperaturas de proceso en aplicaciones exigentes, p.ej., en la industria Oil & Gas

Este robusto termómetro está diseñado para utilizarse en aplicaciones con entornos agresivos o exigencias de seguridad importantes, por ejemplo, en las industrias química, Oil & Gas y energética. Se pueden tratar las aplicaciones exigentes, las sustancias corrosivas y las más altas presiones utilizando estos sólidos tubos de protección y materiales especiales. Un transmisor para cabezal opcional con todos los protocolos de comunicación habituales permite su uso con unas características de exactitud y fiabilidad de medición mejoradas en comparación con otros sensores de conexión directa por cable.

  • Ventajas

    • Tipos de protección para uso en zonas clasificadas: seguridad intrínseca (Ex ia), antideflagrante (Ex d), equipo que no produce chispas (Ex nA)

    • Alto nivel de compatibilidad de la electrónica introducida y diseño según DIN 43772

    • Cuello de extensión para...

  • Ámbito de aplicación

    • Aplicaciones exigentes

    • La industria de procesos Oil & Gas

    • Rango de medida: -200 a +600 °C (-328 a 1.112 °F)

    • Rango de presión hasta 100 bar (1.450 psi)

    • Clase de protección: IP68

Características y especificaciones

Atrás

Details

  • Measuring principle

    Detector de Temperatura de Resistencia

  • Característica / Aplicación

    estilo EE.UU.

    termómetro modular

    para aplicaciones de trabajo pesado

    adecuado para áreas peligrosas

    adecuado para altas presiones de proceso

    conexión roscada al proceso

    con cuello

    incl. termopozo / tubo de protección (metal)

  • Cabezal de terminal

    TA21H – aluminio - tapa atornillada con cadena

    TA21H – acero inoxidable - tapa atornillada con cadena

    TA30H – aluminio – con o sin pantalla

    TA30H – aluminio – una o más entradas de cables NPT1/2", NPT3/4", M20x1.5

  • termopozo / tubo de protección

    Barra mecanizada (perforada)

  • Inserto / sonda

    aislamiento mineral (MI), flexible

  • Diámetro exterior del tubo de protección

    20 mm (0,79")

    24 mm (0,94")

    25 mm (0,98")

  • Máx. longitud de inmersión bajo demanda

    hasta 5.000,00 mm (196,85'')

  • Protección de material tubo/termo pozo

    1.0460 (A105)

    1.4401 (316)

    1.4404 (316L)

    1.4571 (316Ti)

  • Recubrimiento opcional

    Tantalio

  • Conexión a proceso

    Rosca macho:

    NPT3/4"

    NPT1"

    brida:

    ANSI 1" 150 RF (B16.5)

    ANSI 1" 300 RF (B16.5)

    ANSI 1" 600 RF (B16.5)

    ANSI 1,5" 150 RF (B16.5)

    ANSI 1,5" 300 RF (B16.5)

    ANSI 1,5" 600 RF (B16.5)

    ANSI 2" 300 RF (B16.5)

    ANSI 2" 600 RF (B16.5)

  • Forma de la Punta

    recto

    estrechado

  • Aspereza de la superficie Ra

    1,6 μm (63,0 μin.)

  • Rango de temperatura de operación

    PT 100:

    -200 °C ...600 °C

    (-328 °F ...1.112 °F)

  • Máx. presión de proceso (estática)

    a 20 °C: 500 bar (7.252 psi)

  • Precisión

    clase A de acuerdo a IEC 60751

    1/3 DIN clase B de acuerdo a IEC 60751

  • Tiempo de respuesta

    dependiendo de la configuración

  • Integración del transmisor de cabezal

    si (4 … 20 mA; HART; PROFIBUS PA; FUNDACIÓN FIELDBUS)

  • Aprobaciones Ex

    ATEX II1/2D Ex ia IIIC,II1G Ex ia IIC T6

    ATEX II 2 GD Ex d IIC

    ATEX II 3 G Ex nA IIC T6, II3D

    ATEX II 1/2 GD Ex d IIC

    IECEx Ex d Ga/Gb IIC T6/T5/T4,Ex tD A20

    IECEx Ex ia IIC T6 Ga/Gb

    IECEx Ex d IIC T6/T5/T4

    IECEx Ex d IIC T6/T5/T4, Ex tD A21

    NEPSI Ex ia IIC T6

    NEPSI Ex d IIC T6

    NEPSI Ex nA IIC T6

  • Certificación

    Metrología Gost

    SIL (únicamente transmisor)
